В Махинджаури под террасой дома стояла подпорная стена из бетонных блоков. Её сложили быстро и просто, без арматуры и без дренажа за кладкой, да ещё на мелком основании. Пару сезонов она держала террасу и сад над собой и выглядела вполне прочной.
Зимой, после недели ливней, стена выпучилась посередине, по швам пошли трещины, а верх заметно наклонился наружу. Весной её разобрали до основания и строили заново, уже по расчёту. Ошибки у той стены самые обыкновенные, и все они видны ещё на бумаге, если проект вообще кто-то делал.
Отчего падают подпорные стены
Подпорная стена держит землю и всё, что на этой земле стоит или в неё впитывается. Обрушение редко объясняется одной ошибкой, обычно их набирается несколько. В Махинджаури сошлись все пять.
- Вода, которая копится за кладкой и давит на неё вместе с грунтом.
- Нет дренажа и отверстий у низа, так что уйти этой воде некуда.
- Мелкое основание стоит в рыхлом или мокром слое и уходит вместе с ним.
- Нет расчёта, и толщину, армирование и ширину подошвы выбрали на глаз.
- Нагрузка сверху, которую никто не учёл.
Тяжелее всего потом исправлять то, что решили в самом начале. Место и высоту стены, как и тип конструкции, на готовом склоне без переделки уже не поменять.
Вода за стеной и как её выпустить
Подпорную стену губит прежде всего вода. Летом сухой грунт давит на кладку умеренно, после недели дождей он набирает воду и тяжелеет, а если воде некуда деться, к давлению грунта добавляется давление самой воды. Стена, спокойно стоявшая в августе, в январе получает нагрузку, на которую её никто не рассчитывал.
Поэтому за любой стеной устраивают дренаж. Пазуху между стеной и склоном засыпают щебнем, а щебень отделяют от грунта геотекстилем, чтобы глина не забила его за пару сезонов. У подошвы кладут перфорированную трубу с уклоном к выпуску, в теле стены оставляют ряд отверстий у самого низа.
Верх засыпки закрывают плотным грунтом или отмосткой, а воду, бегущую по поверхности, перехватывают канавой выше стены. Иначе дождь сам наполняет дренаж, и система с первого дня работает на пределе. Стена и канава над ней входят в общую схему водоотвода со всего участка, так что и проектируют их вместе.
Основание ниже подвижного слоя
Глубину фундамента под стеной задаёт плотный грунт, и удобство копки тут не аргумент. На склонах у моря сверху часто лежит рыхлый или мокрый слой, а плотные породы начинаются глубже. Основание, оставленное в верхнем слое, поедет вместе с ним, как бы аккуратно ни сложили саму стену.
Где кончается подвижный слой, показывают скважины геолога. По наклонённым стволам, буграм и трещинам в соседских оградах неладное можно заподозрить и раньше, при осмотре склона до покупки. Но глубину основания по таким признакам не назначают.
Ширина подошвы тоже из расчёта. Грунт давит на стену сбоку и, как рычагом, пытается её опрокинуть. Удержать стену может только достаточно широкая опора. У бетонной стены подошва часто уходит пяткой под засыпку, и вес грунта на этой пятке работает на устойчивость.
Четыре конструкции рядом
Для частного участка выбирают обычно из четырёх вариантов. Механика у них разная, и от неё зависит, сколько места стена займёт на участке и что ей понадобится сзади.
| Признак | Габионы | Железобетон | Армогрунт | Кладка из блоков |
|---|---|---|---|---|
| Как работает | Сетчатые ящики с камнем держат склон собственным весом | Монолитная стена с подошвой держит за счёт арматуры и веса грунта на пятке | Слои уплотнённого грунта с георешёткой сами становятся стеной, облицовка держит лицевой край | Армированная кладка с бетоном в пустотах на ленточном фундаменте |
| Что нужно сзади | Геотекстиль, чтобы грунт не вымывало в камень | Щебёночная засыпка, гидроизоляция тыльной стороны, труба у подошвы | Место под длинные полотна решётки и под послойное уплотнение | Дренаж и отверстия, как у бетонной стены |
| Место у основания | Много: низ заметно шире верха | Меньше всех: стена тонкая, подошва прячется под засыпку | Лицо тонкое, но армированная зона за ним широкая | Немного, но годится только для невысоких стен |
| У моря | Проволока с толстым цинком или с полимерной оболочкой | Толстый защитный слой бетона над арматурой | Полимерная решётка не ржавеет, следят за облицовкой | Швы и пустоты заполняют плотно, чтобы соль не добралась до арматуры |
| Когда выбирают | Есть место, склон мокрый, возможны подвижки | Участок тесный, стена высокая или держит дом и дорогу | Высокая насыпь и запас места за ней | Невысокие садовые террасы |
Расчёта таблица не заменяет. Одна и та же габионная стена на плотном грунте и на мокрой глине ведёт себя по-разному.
Сетка с камнем против монолита
Сторонники габионов приводят сильные доводы. Каменная засыпка пропускает воду насквозь, и давление за такой стеной не копится. Сетка гибкая, и если основание немного просядет, стена прогнётся, но не треснет. Сквозь камень прорастают растения, и через пару лет стена выглядит частью склона.
Бетонщики отвечают, что у моря проволока рано или поздно ржавеет, и срок службы габиона упирается в её покрытие. Габион к тому же занимает много места. Стоит он за счёт веса, поэтому ему нужен широкий низ, а на тесном участке у моря места внизу часто нет. Железобетонная стена тоньше и встаёт вплотную к дороге или к дому.
Специалисты по армогрунту спорят с обоими. На больших высотах, говорят они, насыпь с георешёткой обходится дешевле бетона и габионов, да ещё хорошо переносит подвижки. Им резонно возражают, что за стеной нужно много места под решётку, а грунт укладывают тонкими слоями и тщательно уплотняют каждый, иначе вся конструкция осядет.
Победителя в этом споре редакция не назначает, у каждой конструкции своя территория. Тесный участок у моря и высокая стена под домом или дорогой требуют железобетона. На мокром склоне с запасом места внизу и риском подвижек лучше габионы с проволокой в полимерной оболочке.
Под высокую насыпь, за которой есть место, берут армогрунт. А на невысоких садовых уступах хватает армированной кладки или тех же габионов.
Проволока, соль и камень
Габион служит столько, сколько служит его сетка. Солёный воздух у моря съедает тонкий цинк быстрее, чем хотелось бы, поэтому для побережья берут проволоку с толстым цинковым покрытием, а лучше цинк, закрытый полимерной оболочкой.
Оболочку берегут при монтаже. Лицевой ряд камня кладут руками, остальное засыпают с небольшой высоты, сетку не протаскивают по острым краям, обрезы и скрутки делают так, чтобы голого металла оставалось как можно меньше. У моря ржавчина начинается как раз с царапины до металла.
Камень берут прочный, не размокающий и не рассыпающийся со временем, крупнее ячейки сетки. Между габионом и грунтом обязательно кладут геотекстиль. Без него мелкие частицы вымываются в камень, за стеной появляются пустоты, и кромка склона над стеной начинает проседать.
Арматура под слоем бетона
Монолитная стена работает на арматуре, и служит она, пока арматура плотно закрыта бетоном. Толщину защитного слоя задают в проекте, и у моря её не уменьшают ради экономии. Стержни, оказавшиеся у поверхности из-за сдвинутого каркаса или забытых фиксаторов, ржавеют первыми, а ржавчина распирает и раскалывает бетон изнутри.
Длинную стену делят деформационными швами, иначе она трескается от перепадов температуры и неравномерной осадки. Шов закрывают так, чтобы сквозь него не вымывало грунт. А тыльную сторону покрывают гидроизоляцией, и вода из засыпки не доходит сквозь бетон до арматуры.
Бетон для стены укладывают без долгих перерывов, уплотняют вибратором и первые дни не дают ему пересохнуть. Для подпорной стены эти скучные правила значат не меньше, чем класс бетона в проекте. Хорошо, когда подрядчик, который берётся за подпорные стены и укрепление склонов, показывает заказчику каждый этап на фото до засыпки.

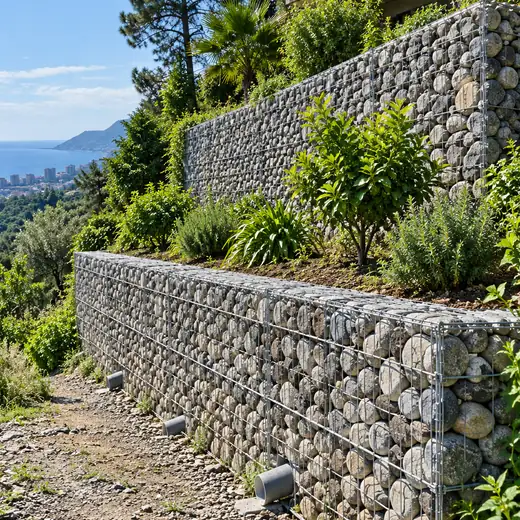

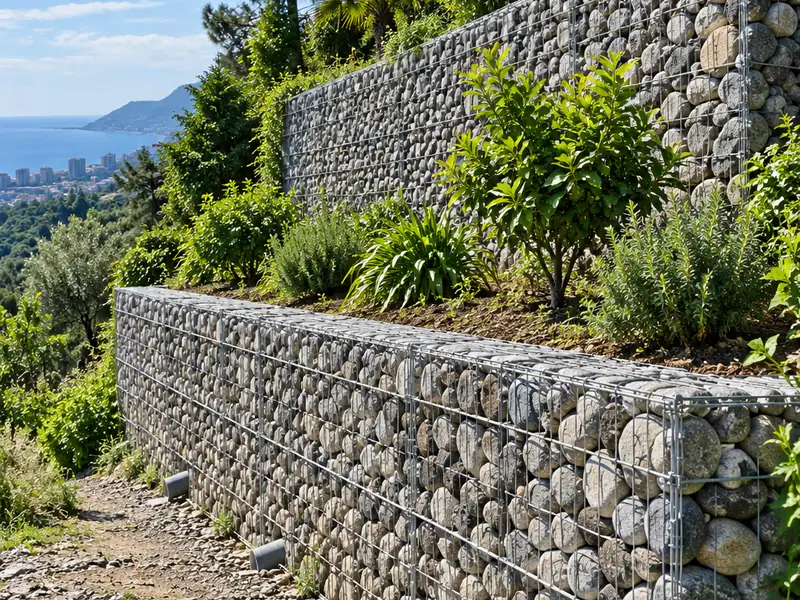

Уступы вместо одной высокой стены
Чем выше стена, тем сильнее давит на неё грунт, причём суммарная сила давления растёт быстрее высоты. Поэтому высокий перепад часто разумнее разбить на несколько невысоких уступов, у каждого своя стенка.
Низкие стены проще строить и легче чинить, а если одна из них поведёт себя плохо, это не потянет за собой весь склон. Подвох только с узкими уступами. Там верхняя стена нагружает нижнюю, и считать приходится всю систему целиком. Широкие террасы с невысокими стенками заодно решают, где разбить сад на уступах склона.
Стену выше человеческого роста, по нашему правилу, без конструктора не строят. Он считает её по данным геологии, с учётом воды и того, что будет стоять наверху. Низкую садовую стенку можно сложить по типовому решению, если за ней не стоит вода и наверху не будет ничего, кроме газона.
Что ставить наверху стены
Нагрузка сверху меняет расчёт сильнее, чем кажется. Парковка у самого края, угол дома, бассейн, даже куча песка на время стройки давят на грунт за стеной, а грунт передаёт это давление на кладку.
Если наверху собираются ставить машину или пристройку, конструктору говорят об этом сразу. Стену под парковку делают иначе, чем стену под газон. Отодвинуть стоянку от края дешевле, чем потом усиливать готовую стену.
В Махинджаури наверху была терраса, мощёная плиткой и заставленная мебелью. В ливень на неё вдобавок лилась вода с части кровли и уходила прямо в засыпку. Для неармированной кладки на мелком основании этого хватило.
Стена на границе с соседом
Когда склон идёт через границу участков, подпорная стена нередко встаёт прямо на ней. Тогда она держит и соседскую землю, а порой и соседские постройки, и вопрос, кто её строит и кто чинит, лучше решить до первого мешка цемента.
С соседом договариваются письменно и показывают ему проект, а до начала работ фотографируют его забор и стены вместе с дорожками. Если по соседскому забору потом пойдёт трещина, снимки и бумага сберегут обеим сторонам много нервов.
Признаки беды и осмотр после ливней
Стена обычно предупреждает заранее. Насторожить должны новые трещины, особенно горизонтальные и ступенчатые по швам кладки, наклон верха наружу и выпученная середина. Мокрые пятна и белые потёки на лицевой стороне тоже плохой знак, как и трещины в земле за стеной или щель между стеной и соседней постройкой.
Подозрительно выглядят и сухие отверстия после сильного дождя. Если вокруг всё мокрое, а из отверстий и выпуска трубы вода не идёт, дренаж, скорее всего, забит, и за стеной копится давление. У стены в Махинджаури отверстий не было вовсе, и вода копилась за ней всю ту дождливую неделю.
В первый сезон стену осматривают после каждого сильного ливня, потом каждую осень и после затяжных дождей. Прочищают отверстия и выпуск трубы, убирают корни и мусор у основания, сравнивают трещины с прошлыми снимками. На новую трещину ставят метку, и если она растёт, зовут конструктора, не дожидаясь весны.
После ливня у стены
Можно ли спасти треснувшую стену, не разбирая её?
Иногда получается. Стену разгружают, чинят дренаж, добавляют анкеры или контрфорсы, а решение принимает конструктор после осмотра. Если же стена наклонилась и продолжает двигаться, её строят заново.
Нужен ли дренаж за габионами?
Сам габион пропускает воду, но грунт за ним без геотекстиля вымывается в камень. На мокром склоне у подошвы всё равно кладут трубу, чтобы вода уходила к выпуску и не подмывала основание.
Чем облицевать бетонную стену?
Камнем на клею или на анкерах, штукатуркой по сетке или вьющимися растениями. Нельзя только закрывать отверстия для воды и наглухо заделывать деформационные швы. Облицовку режут по тем же швам.
Когда можно засыпать свежую стену?
После того как бетон наберёт прочность, которую требует проект, и в срок, который назвал конструктор. Засыпают слоями с уплотнением, а тяжёлую технику к свежей стене близко не подгоняют.
Новая стена под террасой
Весной стену в Махинджаури разобрали и начали с изысканий. По ним конструктор рассчитал новую стену из монолитного железобетона, с подошвой ниже рыхлого слоя и пяткой под засыпку. Защитный слой заложили с запасом под морской воздух.
За стеной уложили щебень в геотекстиле и перфорированную трубу с выпуском в ливнёвку, по низу оставили отверстия, а воду с кровли пустили по отдельной трубе мимо засыпки. Строительные работы в Махинджаури вели в сухие месяцы, чтобы засыпку не пришлось уплотнять в грязи.
Следующая зима выдалась не менее дождливой. После каждого ливня из отверстий внизу стены течёт вода, и для владельцев это самый понятный знак, что дренаж работает. Новых трещин нет, терраса стоит ровно.
